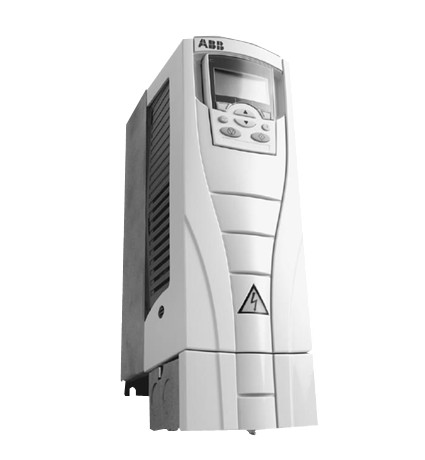

ABB變頻器520調試步驟

1、按ENTER鍵進入，面板顯示REF;

2、按上/下鍵，直至顯示PAR;

3、按ENTER鍵進入，顯示“01”??“99”參數組之一;

4按上/下鍵，使之顯示“99”，并按ENTER確認;

5、按上/下鍵，使之顯示9902，并按ENTER進入;

6、按上/下鍵，使之顯示5，選擇控制宏為HAND/AUTO，并按ENTER確認;

7、按上/下鍵，使之顯示9905，并按ENTER進入;

8、按上/下鍵，選擇電機額定電壓為400V，并按ENTER確認;

9、按上/下鍵，使之顯示9906，并按ENTER進入;

10、按上/下鍵，選擇電機額定電流(參考電機銘牌)，并按ENTER確認;

11、按上/下鍵，使之顯示9907，并按ENTER進入;

12、按上/下鍵，選擇電機額定頻率為50，并按ENTER確認;

13、按上/下鍵，使之顯示9908，并按ENTER進入;

14、按上/下鍵，選擇電機額定轉速(參考電機名牌)，并按ENTER確認;

15、按上/下鍵，使之顯示9909，并按ENTER進入;

16、按上/下鍵，選擇電機額定功率(參考電機名牌)，并按ENTER確認;

17、按EXIT鍵退出，面板顯示“99”;

18、按上/下鍵，使之顯示“10”，并按ENTER確認;

19、按上/下鍵，使之顯示1001，并按ENTER進入;

20、按上/下鍵，選擇外部1命令為1(DI1—2線控制啟停)，并按ENTER確認;

21、按上/下鍵，使之顯示1002，并按ENTER進入;

22、按上/下鍵，選擇外部2命令為20(DI5—2線控制啟停)，并按ENTER確認;

23、按上/下鍵，使之顯示1003，并按ENTER進入;

24、按上/下鍵，選擇電機轉向1正向(如果在接上電機之后電機轉向相反，則把此項修改為2)，并按ENTER確認;

25、按EXIT鍵退出，面板顯示“10”;

26、按上/下鍵，使之顯示“11”，并按ENTER確認;

27、按上/下鍵，使之顯示1101，并按ENTER進入;

28、按上/下鍵，選擇控制盤給定為1—頻率給定，并按ENTER確認;

29、按上/下鍵，使之顯示1102，并按ENTER進入;

30、按上/下鍵，選擇外部1/外部2切換為3(DI3得電選擇外部2，DI3失電選擇外部1)，并按ENTER確認;http://www.ynele.com/
